Qu'est-ce qu'une boîte de jonction ?

Qu'est-ce qu'une boîte de jonction ?

Qu'il s'agisse d'applications électriques ou industrielles, un boîte de jonction est un composant important utilisé pour abriter et protéger les connexions électriques. Il s'agit d'une enceinte sécurisée pour le maintien des connexions de fils et d'un point de jonction pour les fils à joindre, à acheminer ou à terminer ailleurs. Boîtes de jonction métalliques sera généralement nécessaire si un blindage RFI est requis avec vos connecteurs électriques ou si un câble à gaine métallique est fixé. Boîtes de jonction en plastique sera généralement la norme pour les applications avec des câbles non métalliques ou des serre-câbles.

Spécifications de la boîte de jonction

1. Matériau
Les matériel de la boîte de jonction détermine la solidité et la durabilité, la résistance à la corrosion et l'adaptation à l'environnement, comme indiqué ci-dessous.

Acier inoxydable (304 ou 316) Très résistant à la corrosion, il peut fonctionner dans des environnements difficiles ou marins. Il est couramment utilisé dans les applications agroalimentaires, le pétrole et le gaz, ainsi que dans les environnements chimiques.

Polycarbonate : Très léger, résistant aux chocs, stable aux UV. Peut être utilisé à l'extérieur lorsque l'on souhaite que l'utilisateur puisse regarder à l'intérieur, ou pour des raisons de visibilité.

Plastique renforcé de fibre de verre (FRP) - Très bonne résistance aux produits chimiques et à l'environnement. Peut être utilisé dans un environnement industriel ou côtier.

Plastique ABS ou PVC : Couramment utilisé pour les applications intérieures légères. Bonne isolation, bon marché.



2. Cote NEMA

NEMA (National Electrical Manufacturers Association) identifie le type de protection que vous pouvez attendre d'un boîtier.

NEMA 1-3R : Boîtier de base pour intérieur/extérieur

NEMA 4 / 4X : protection contre les éclaboussures et l'eau dirigée par un tuyau ; 4X inclut la résistance à la corrosion

NEMA 6 / 6P : Protection contre l'immersion temporaire ou prolongée

Un indice plus élevé signifie que la fiabilité est attendue dans des conditions plus extrêmes.

3. Équivalent IP

Les Protection contre les infiltrations (L'indice de protection IP est une norme internationale et présente une forte corrélation avec les indices NEMA. Il est numérique et se compose de deux chiffres.
Le premier chiffre définit la protection contre les solides (par exemple, la poussière).
Le deuxième chiffre définit la protection contre les liquides (par exemple, l'eau).
Classements IP courants :
IP65 : Étanche à la poussière, aux jets d'eau.
IP66 : Jets d'eau puissants.
IP67 : Immersion temporaire dans l'eau.
IP68 : Immersion continue dans l'eau.

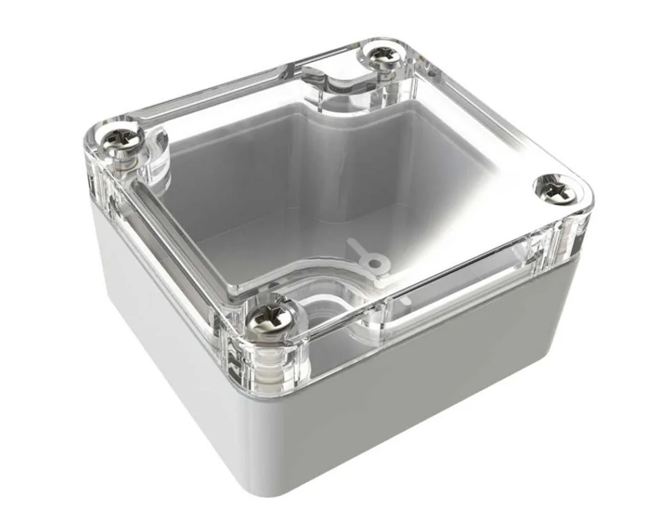

4. Couvercle transparent

Certaines boîtes de jonction sont dotées d'un couvercle transparent, ce qui permet d'inspecter rapidement les indicateurs, les fusibles ou les bornes sans avoir à ouvrir la boîte de jonction. Cela peut s'avérer avantageux lors de l'inspection :

L'instrumentation

Panneaux de contrôle

Dans les zones dangereuses où les perturbations doivent être réduites au minimum.

L'utilisation de couvercles transparents permet également d'améliorer les performances opérationnelles et de réduire le temps de maintenance.

5. Type de montage

Le type de montage influence la manière dont la boîte peut être installée et l'endroit où elle sera installée :

Montage mural : Typique pour les applications en surface.

Montage sur poteau : L'utilisation générale est pour les services publics ou les installations sur le terrain.

Montage sur rail DIN : Principalement pour les aménagements internes modulaires et organisés.

Montage encastré/en panneau : Esthétique et déploiement d'un espace compact en s'intégrant dans les murs ou les armoires.

Le montage a un impact sur l'intégrité du déploiement en ce qui concerne la stabilité, l'accessibilité et le respect des codes d'installation.
